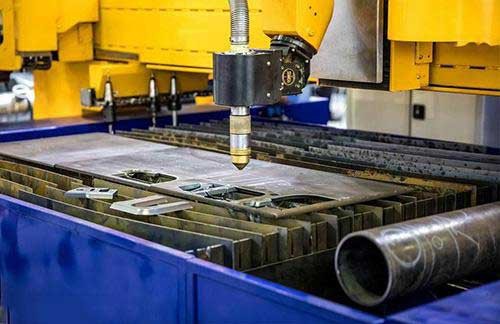

激光切割加工中的排版是一個關鍵步驟，它直接影響到切割效率、材料利用率和成品質量。以下是一個詳細的排版流程，包括主要步驟和注意事項：
一、準備工作
首先，根據加工需求設計好要切割的工件圖紙，確保圖紙的準確性和完整性。這一步是排版的基礎，圖紙的準確性將直接影響到后續的切割效果。選擇合適的排版軟件。這些軟件通常具有圖形處理、自動排版和路徑優化等功能，以及專門針對激光切割加工的排版軟件。
二、圖形導入與排列
將設計好的圖紙導入到排版軟件中。利用排版軟件的功能，將圖形按照合適的方式排列在一張板上。在排列時，要考慮材料的利用率、切割路徑的合理性以及切割效率。
三、排版注意事項
1.拐角處理：當激光切割加工薄鋼板的拐角時，為避免激光過熱熔化拐角，應在拐角處生成小半徑，以保持激光的高速切割。這有助于減少切割時間，提高切割品質，并防止鋼板過熱熔化。
2.零件間距：切割厚板和熱板時，零件間的間距應適當變大，以防止熱量影響導致燒邊，影響激光切割加工質量。
3.引線設置：在切割較厚材料時，為了使割縫銜接良好，防止始端和終點燒傷，常在切割開始和結束處各引一段過渡線（引線和尾線）。引線和尾線應安排在工件范圍之外，避免設置在尖角等不易散熱處。同時，引線與割縫的連接應盡量采用圓弧過渡，以確保機器運動平穩并避免轉角停頓造成的燒傷。
4.共邊切割：將兩種或以上的零件共邊成一個組合，可以大大縮短激光切割加工時間并節省原材料。對于大批量的規則圖形，應盡量采用共邊切割。
5.零件碰撞：在自動化上/卸料裝置中，為避免激光切割加工頭與已完成的零件發生碰撞，應選擇合適的切割路徑并繞道已割好的零件。同時，可以自動或手動將多個小零件用微小連接結合起來，切割完后輕松斷開連接。
6.余料處理：激光切割加工完零件后，應及時撤下工作臺上的骨架狀余料，以便后續切割作業。對于沒有自動卸料裝置的設備，可以將余料激光切割加工成小塊以方便快速移走。
四、路徑優化與模擬切割
利用排版軟件的路徑優化功能，對激光切割加工路徑進行自動或手動調整，以減少切割時間并提高切割效率。在正式切割前，進行模擬切割以檢查排版效果和切割路徑是否合理。這有助于及時發現并糾正潛在問題。
五、切割參數設置與啟動
根據板材厚度和材質設置合適的激光功率、切割速度等參數。這些參數的設定將直接影響到激光切割加工質量和效率。確認一切準備就緒后，啟動激光切割機進行切割作業。
六、后續工作
激光切割加工完成后及時清理工作現場和機器設備上的廢料和灰塵，保持工作環境的整潔。對切割完成的成品進行檢驗，確保符合設計要求和質量標準。
綜上所述，激光切割加工中的排版是一個復雜而精細的過程，需要綜合考慮多個因素以確保切割效率、材料利用率和成品質量。
